WBR预制直埋聚氨酯保温管是一种用于输送供暖热水、冷却水、中央空调供回水、高粘度原油、重油等介质的保温管道,采用工厂预制生产工艺,由高密度聚乙烯外护管、聚氨酯硬质泡沫塑料保温层及工作管组成的,具有保温绝热功能的复合成品管道,主要用于输送流体介质的绝热保温工程,一般敷设于地下或室内环境。其工作管道材质选择多样,适用于各类工程环境的施工,广泛应用于化工石油管道、集中供热热网、中央空调供回水管道、市政工程管道、建筑供热管道等。
WBR series prefabricated buried insulation pipe
Product detalls
WBR预制直埋聚氨酯保温管是一种用于输送供暖热水、冷却水、中央空调供回水、高粘度原油、重油等介质的保温管道,采用工厂预制生产工艺,由高密度聚乙烯外护管、聚氨酯硬质泡沫塑料保温层及工作管组成的,具有保温绝热功能的复合成品管道,主要用于输送流体介质的绝热保温工程,一般敷设于地下或室内环境。其工作管道材质选择多样,适用于各类工程环境的施工,广泛应用于化工石油管道、集中供热热网、中央空调供回水管道、市政工程管道、建筑供热管道等。
输送介质 | 供暖热水、冷却水、中央空调供回水、高粘度原油、重油等 |
设计压力 | P≦1.6MPa(超过1.6MPa可另行定制生产) |
设计温度 | T≤120℃ |
适用场所 | 可埋设于绿化带及马路等地下土壤环境中,亦可直接敷设在管沟中 |
执行标准 | CJ/T114-2000、CJ/T155-2001、GB/T29047-2012 |
使用年限 | 30年以上 |
Product parameters

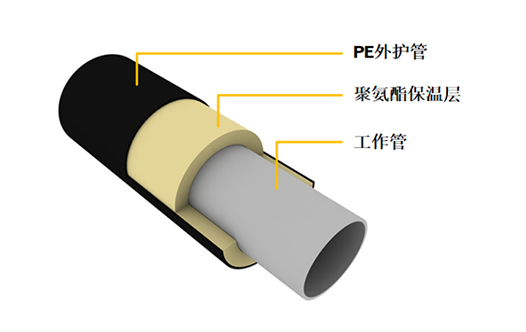

工作钢管
无缝流体管、螺旋钢管、直缝焊管、铜管、不锈钢管、PPR管、PVC管、塑钢复合管等
保 温 层
高密度聚氨酯硬脂泡沫 、硅酸钙、 纳米硅
PE外护管
高密度聚乙烯管

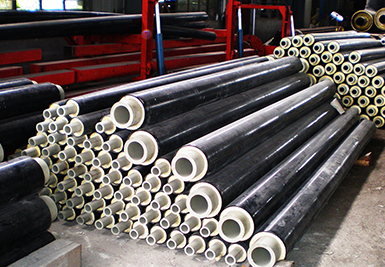

直埋直管
直埋三通
直埋跨越三通

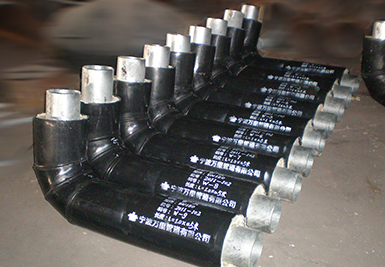

直埋弯头
直埋弯头
Product advantages
1、由工作管、聚氨酯硬脂泡沫和高密度聚乙烯外护管组成,一次性浇筑发泡工艺使三者结合为紧密整体。
2、产品采用无补偿敷设设计,使用的聚氨酯硬质泡沫与外护管具有足够的抗压和抗剪切强度,符合国家行业标准。
3、工作管一般使用钢管,也可以根据要求选用PPR、铜管、钢塑复合管等。
4、使用改性耐高温聚氨酯,可满足连续工作温度不超过140℃的流体介质输送。
5、外护管接头可采用PE热缩带或电热熔套,保证密闭性和机械强度,施工方便快捷,保障管道的运行安全可靠。
Product specifications
WBR系列预制直埋聚氨酯保温管规格表 | |||||
公称通经 |
工作钢管规格 (mm) |
PE管规格 (mm) |
保温厚度 (mm) |
重量 (kg/m) |
产品长度 (m) |
DN20 | Φ25×2.5 | Φ92×3 | 30.5 | 3 | 不定尺 |
DN25 | Φ32×3 | Φ110×3 | 36 | 4 | 不定尺 |
DN40 | Φ45×3.5 | Φ125×3 | 37 | 5 | 不定尺 |
DN50 | Φ57×3.5 | Φ142×3.5 | 39 | 7 | 不定尺 |
DN65 | Φ76×4 | Φ160×3.5 | 38.5 | 10 | 不定尺 |
DN80 | Φ89×4 | Φ160×3.5 | 32 | 11 | 不定尺 |
DN100 | Φ108×4 | Φ180×3.5 | 32.5 | 14 | 12.5 |
DN125 | Φ133×4.5 | Φ225×4 | 42 | 19 | 12.5 |
DN150 | Φ159×4.5 | Φ250×4.5 | 41 | 22 | 12.5 |
DN200 | Φ219×6 | Φ315×5.5 | 42.5 | 39 | 12.5 |
DN250 | Φ273×7 | Φ365×6 | 40 | 55 | 12.5 |
DN300 | Φ325×8 | Φ420×7.5 | 40 | 75 | 12.5 |
DN350 | Φ377×9 | Φ470×7.5 | 40 | 96 | 12.5 |
DN400 | Φ426×10 | Φ550×9.5 | 52.5 | 124 | 12.5 |
DN450 | Φ478×10 | Φ600×10 | 51 | 143 | 12.5 |
DN500 | Φ529×10 | Φ655×10 | 55 | 153 | 12.5 |
DN600 | Φ630×10 | Φ760×11 | 54 | 185 | 12.5 |
DN700 | Φ720×10 | Φ850×11 | 56 | 212 | 12.5 |
DN800 | Φ820×10 | Φ960×12 | 58 | 245 | 12.5 |
DN900 | Φ920×10 | Φ1054×13 | 54 | 277 | 12.5 |
注:表内为我司常规标准规格,所有产品可按工程实际需求制定;DN1000及以上规格请联系我司另行设计。
