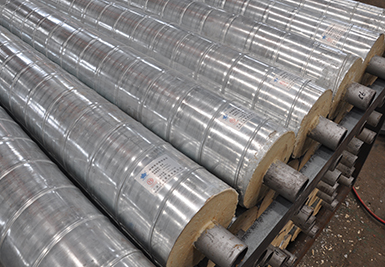

WBR预制架空聚氨酯保温管

WBR series prefabricated buried insulation pipe

中国香港六宝资料大全
中国香港六宝资料大全

产品介绍

Product detalls

WBR预制架空聚氨酯保温管是一种用于输送供暖热水、冷却水、中央空调供回水、高粘度原油、重油等介质的保温管道,采用工厂预制生产工艺,由高密度聚乙烯外护管、聚氨酯硬质泡沫塑料保温层及工作管组成的,具有保温绝热功能的复合成品管道,主要用于输送流体介质的绝热保温工程,一般敷设于地下或室内环境。其工作管道材质选择多样,适用于各类工程环境的施工,广泛应用于化工石油管道、集中供热热网、中央空调供回水管道、市政工程管道、建筑供热管道等。

输送介质

供暖热水、冷却水、中央空调供回水、高粘度原油、重油等

设计压力

P≦1.6MPa(超过1.6MPa可另行定制生产)

设计温度

T≤120℃

适用场所

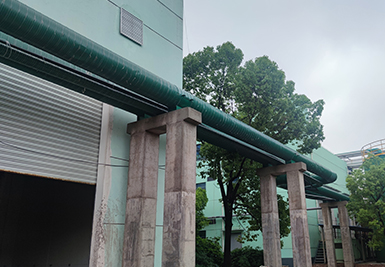

任何可架空敷设地带,适用于阳光直射的露天环境

执行标准

CJ/T114-2000、CJ/T155-2001

使用年限

30年以上

产品参数

Product parameters

中国香港六宝资料大全

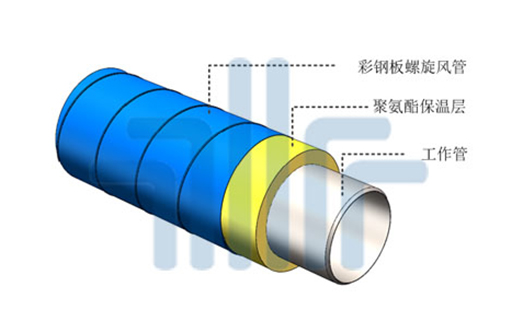

工作钢管
无缝流体管、埋弧焊螺旋钢管、直缝焊管、镀锌管、不锈钢管、塑钢管、PPR管、PVC管等


保  温 层
高密度聚氨酯硬脂泡沫


外套钢管
彩钢板螺旋风管、镀锌铁皮螺旋风管

    1. 中国香港六宝资料大全

      架空直管

    1. 中国香港六宝资料大全

      架空三通

    1. 中国香港六宝资料大全

      架空弯头

    1. 中国香港六宝资料大全

      架空管托支架

产品特点

Product advantages

1、由工作管、聚氨酯硬脂泡沫和高密度聚乙烯外护管组成,一次性浇筑发泡工艺使三者结合为紧密整体。

2、产品采用无补偿敷设设计,使用的聚氨酯硬质泡沫与外护管具有足够的抗压和抗剪切强度,符合国家行业标准。

3、工作管一般使用钢管,也可以根据要求选用PPR、铜管、钢塑复合管等。

4、使用改性耐高温聚氨酯,可满足连续工作温度不超过140℃的流体介质输送。

5、外护管接头可采用PE热缩带或电热熔套,保证密闭性和机械强度,施工方便快捷,保障管道的运行安全可靠。


  • 中国香港六宝资料大全
  • 中国香港六宝资料大全
  • 中国香港六宝资料大全

产品规格表

Product specifications


WBR系列预制架空聚氨酯保温管规格表
公称通经 工作钢管规格
(mm)
彩钢瓦螺旋管规格
(mm)
保温厚度
(mm)
重量
(kg/m)
产品长度
(m)
DN20 Φ25×2.5 Φ86×0.5 30 3 不定尺
DN25 Φ32×3 Φ93×0.5 30 4 不定尺
DN40 Φ45×3.5 Φ106×0.5 30 5 不定尺
DN50 Φ57×3.5 Φ118×0.5 30 7 不定尺
DN65 Φ76×4 Φ137×0.5 30 10 不定尺
DN80 Φ89×4 Φ150×0.5 30 11 不定尺
DN100 Φ108×4 Φ189×0.5 40 14 12.5
DN125 Φ133×4.5 Φ214×0.5 40 19 12.5
DN150 Φ159×4.5 Φ240×0.5 40 22 12.5
DN200 Φ219×6 Φ300×0.5 40 39 12.5
DN250 Φ273×7 Φ374×0.5 50 55 12.5
DN300 Φ325×8 Φ426×0.5 50 75 12.5
DN350 Φ377×9 Φ478×0.5 50 96 12.5
DN400 Φ426×10 Φ527×0.5 50 124 12.5
DN450 Φ478×10 Φ640×0.8 80 143 12.5
DN500 Φ529×10 Φ691×0.8 80 153 12.5
DN600 Φ630×10 Φ832×0.8 100 185 12.5
DN700 Φ720×10 Φ922×0.8 100 212 12.5
DN800 Φ820×10 Φ1020×1 100 245 12.5
DN900 Φ920×10 Φ1120×1 100 277 12.5
DN1000 Φ1020×10 Φ1220×1 100 298 12.5


注:表内为我司常规标准规格,所有产品可按工程实际需求制定;DN1000及以上规格请联系我司另行设计。
