首页 > 产品中心 > WBK架空蒸汽保温管

WBK-Ⅲ型预制架空蒸汽保温管

WBK serise prefabricated aerial steam insulation pipe

中国香港六宝资料大全
中国香港六宝资料大全

产品介绍

Product detalls

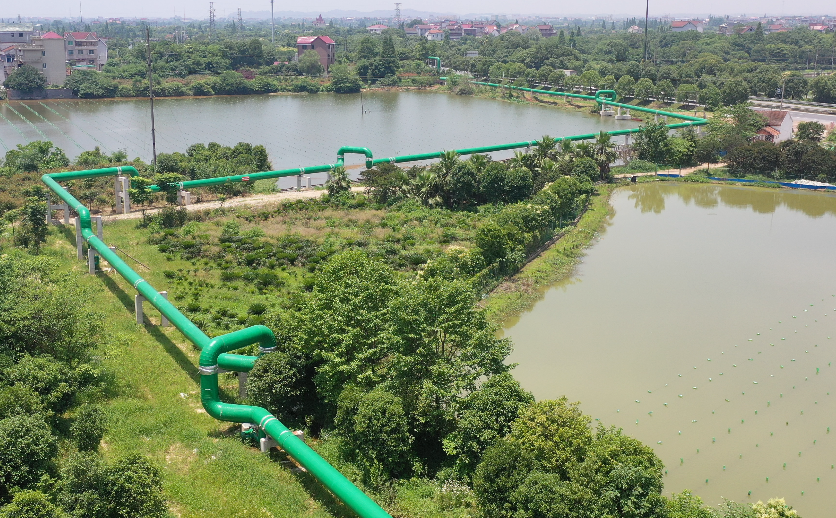

WBK-Ⅲ型预制架空蒸汽保温管是一种用于输送过热蒸汽和饱和蒸汽的新型保温管道,可使用于地面任何可架空敷设的地带,特别适用于长距离输送热网应用。采用复合保温结构、工厂预制化工艺生产、现场模块化施工模式,具有结构长期稳定、整体强度大、施工方便快捷、保温效果好、终身免维护等优点,使热网管线实现更高能效、更长距离、更大覆盖。

输送介质

过热蒸汽、饱和蒸汽

设计压力

P≦2.5MPa(超过2.5MPa可另行定制生产)

设计温度

T≤350℃(超过350℃可另行定制生产)

适用场所

可架空敷设地带,适用于长距离输送热网应用

执行标准

T/CDHA2-2019、Q/YZJKBWG001-2018

使用年限

25年以上

产品参数

Product parameters

中国香港六宝资料大全

工作钢管

无缝流体钢管、埋弧焊螺旋钢管


保  温 层

玻璃纤维保温毡 、纳米气凝胶毡、硅酸钙、聚氨酯硬脂泡沬


外套钢管

彩钢板螺旋风管、铝合金螺旋风管

    1. 中国香港六宝资料大全

      架空直管

    1. 中国香港六宝资料大全

      架空固定支架

    1. 中国香港六宝资料大全

      架空疏水节

    1. 中国香港六宝资料大全

      架空三通

    1. 中国香港六宝资料大全

      架空弯头

    1. 中国香港六宝资料大全

      架空滑动支架

产品特点

Product advantages

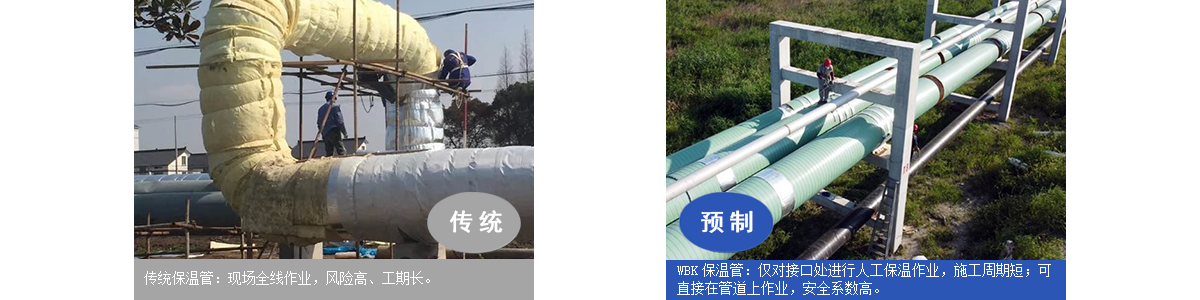

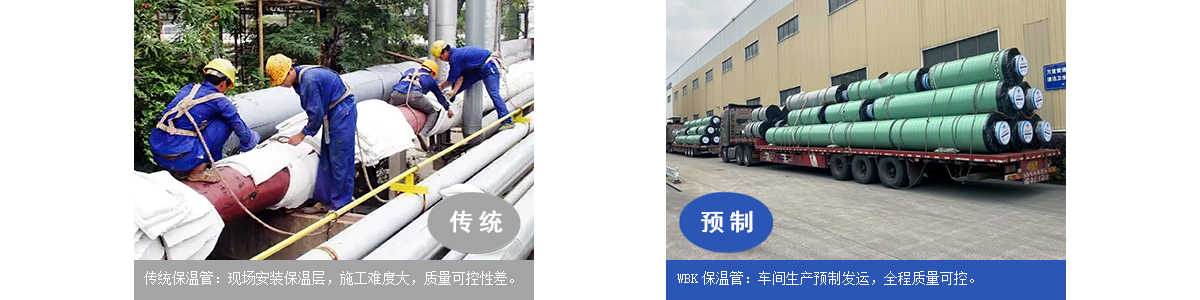

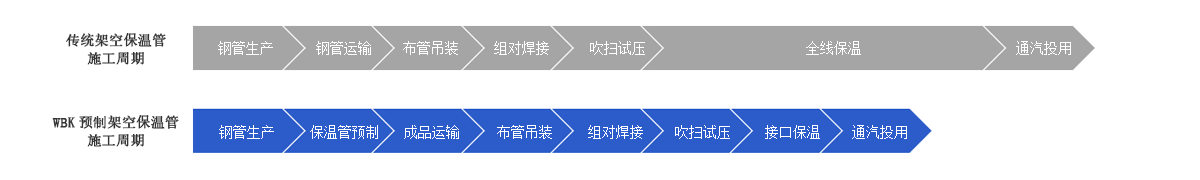

1、 项目周期短:

WBK预制架空蒸汽保温管道通过车间预制化生产,实现了各生产、施工环节可控管理,减少了现场的安装工程量,提高了现场的施工效率,大大缩短了项目周期。

以1公里架空管线为例,传统方式的现场保温施工长度为1000米,而WBK保温管的现场保温施工长度仅为50米(仅对100个接口处进行保温即可),这完全是数量级的跨越。


中国香港六宝资料大全

中国香港六宝资料大全


中国香港六宝资料大全

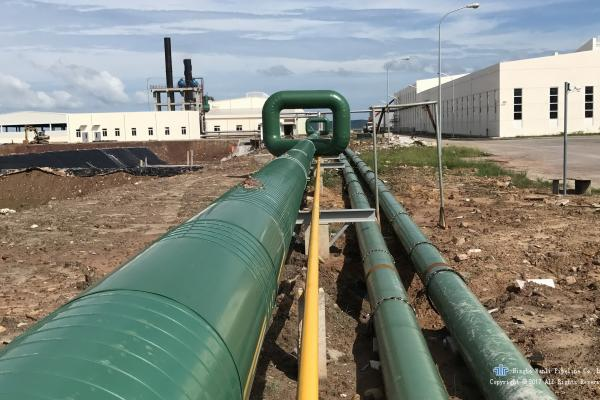

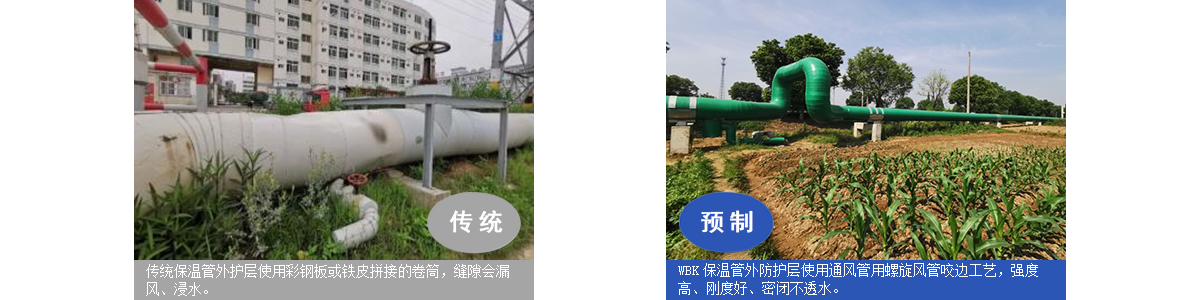

2、保温效果稳定,综合性能强,使用寿命长:

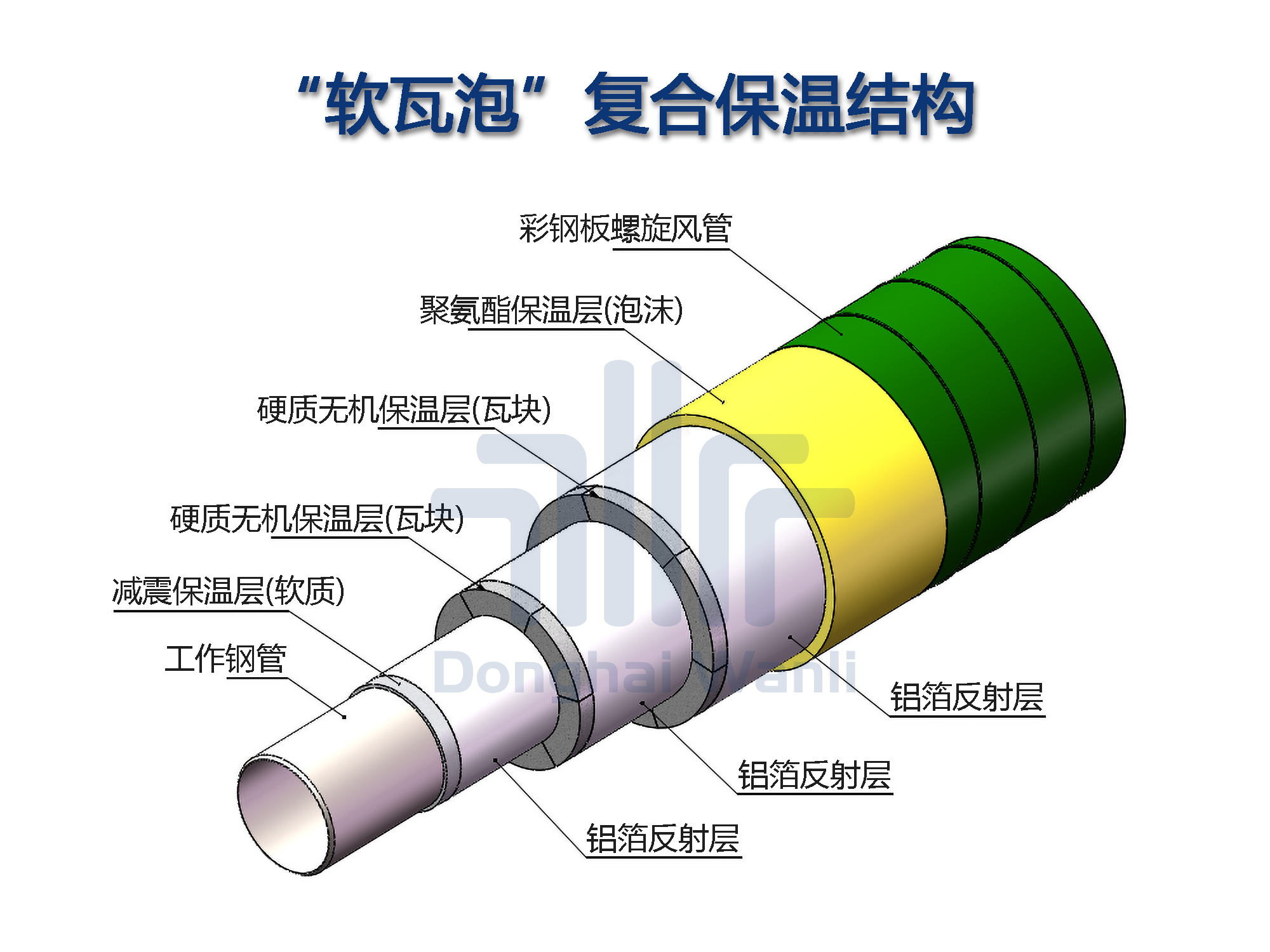

WBK预制架空蒸汽保温管道,采用以硬质硅基保温材料为主体的复合保温层,保温效果持久稳定;结合高强度外防护层,光滑美观,兼具优异的保温、抗压和防水性能,使用寿命长达25年以上,全寿期经济性好。


中国香港六宝资料大全


中国香港六宝资料大全

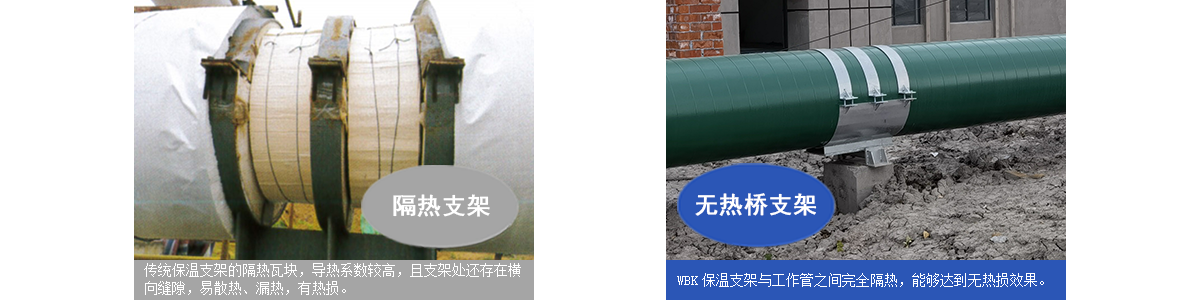

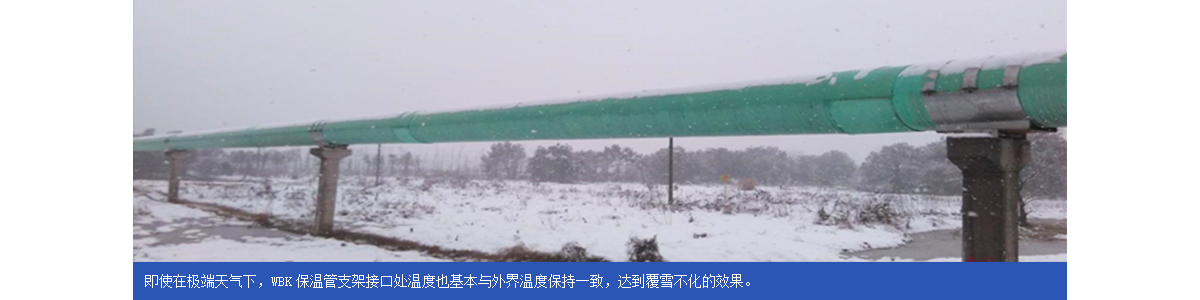

3、 零热桥:

WBK预制架空蒸汽保温管道,直接在管道外壁使用无热损支架,完全避免了普通隔热支架与工作管接触所产生的“热桥效应”,从而在支架处达到零热损效果。


中国香港六宝资料大全


中国香港六宝资料大全

产品规格表

Product specifications


WBK系列预制架空蒸汽保温管规格表
公称通径 工作钢管规格
(mm)
外防护层规格
(mm)
复合保温层厚度(mm) 重量
(kg/m)
产品长度
(m)
减震层 支撑层 聚合层
DN100 Φ108×4 Φ321×0.5 6 80 20 10 12.5
DN125 Φ133×4.5 Φ346×0.5 6 80 20 14 12.5
DN150 Φ159×5 Φ400×0.5 6 90 25 19 12.5
DN200 Φ219×6 Φ502×0.5 6 110 25 31 12.5
ND250 Φ273×7 Φ567×0.5 10 115 25 46 12.5
DN300 Φ325×8 Φ636×0.5 10 120 25 63 12.5
DN350 Φ377×8 Φ738×0.8 10 140 30 73 12.5
DN400 Φ426×10 Φ788×0.8 10 140 30 103 12.5
DN450 Φ478×10 Φ862×0.8 10 150 30 115 12.5
DN500 Φ529×10 Φ911×0.8 10 150 30 128 12.5
DN600 Φ630×10 Φ1032×1.0 10 160 30 153 12.5
DN700 Φ720×10 Φ1152×1.0 10 170 35 175 12.5
DN800 Φ820×10 Φ1282×1.0 10 180 40 200 12.5
DN900 Φ920×10 Φ1197×1.0 10 190 45 224 12.5


注:表内为我司常规标准规格,所有产品可按工程实际需求制定;DN1000及以上规格请联系我司另行设计。
